（七）集合器
. [) M, O  W* s( b6 H粗紗機上使用集合器，主要是為了防止纖維擴散，它也提供了附加的摩擦力界。集合器口徑的大小，前區與輸出定量相適應，后區與喂入定量相適應，其具體規格可參考下表。
) y" ^# o6 ?& g& A8 W

前區集合器規格

粗紗干定量(g/10m)	2.0～4.0	4.0～5.0	5.0～6.0	6.0～8.0	9.0～10.0
前區集合器口（mm）： 3 ?6 l' n9 l0 [  N& r% ]寬×高 / H" t  B, D+ M	(5～6)×(3～4)	(6～7)×(3～4)	(7～8)×(4～5)	(8～9)×(4～5)	(9～10)×(4～5)

, H& N5 F: z& T, i& A  K后區集合器、喂入集合器規格

喂入干定量(g/5m)	14～16	15～19	18～21	20～23	22～25
后區集合器口徑 ) X3 _  \4 D- j6 `0 @(mm)：寬×高	5×3	6×3.5	7×4	8×4.5	9×5
喂入集合器口徑 (mm)：寬×高	(5～7)×(4～5)	(6～8)×(4～5)	(7～9)×9(5～6)	(8～10)×（5～6)	(9～10)×(5～6)

, Y7 e. t' y* E- W7 S2 g

（六）膠圈原始鉗口隔距和上銷彈簧起始壓力
膠圈原始鉗口隔距是上、下銷彈性鉗口的最小距離，其大小依據粗紗定量以不同規格的隔距塊來確定，具體見表。

膠圈原始鉗口隔距與粗紗定量

粗紗干定量(g/10m)	2.0~4.0	4.0~5.0	5.0~6.0	6.0~8.0	8.0~10.0
膠圈原始鉗口隔距(mm)	3.0~4.0	4.0~5.0	5.0~6.0	6.0~7.0	7.0~8.0

: o; t; l6 }# k2 B' |0 C上銷彈簧起始壓力是上銷處于原始鉗口位置時的片簧壓力。上銷彈簧起始壓力以7~10N為宜，起始壓力過大，形成死鉗口，上銷不能起彈性擺動的調節作用；起始壓力過小，上銷擺動頻繁甚至“張口”，起不到彈性鉗口的控制作用。在彈簧壓力適當的條件下，配以較小的原始鉗口，對條干均勻有利。但應定期檢查彈簧變形情況，如果各錠彈簧壓力不一致，將導致錠與錠之間的質量差異；如果鉗口太小，有時會出硬頭。
4 k' _) J0 B. T; f1 o

) V  H. W' u2 ^( u) j$ T（四）羅拉握持距
# w( `' X$ V$ e+ y7 B/ s6 n" h' P粗紗機的羅拉握持距主要根據纖維品質長度L_p而定，并參照纖維的整齊度和牽伸區中牽伸力的大小綜合考慮，以不使纖維斷裂或須條牽伸不開為原則。主牽伸區握持距的大小對條干均勻度影響很大，一般等于膠圈架長度加自由區長度。膠圈架長度指膠圈工作狀態下，膠圈夾持須條的長度，即上銷前緣至小鐵輥中心線間的距離，由所紡纖維品種而定。自由區長度指膠圈鉗口到前羅拉鉗口間的距離，彈簧擺動銷雙膠圈牽伸的自由區長度一般控制在15~17mm，在不碰集合器的前提下以偏小為宜；D型牽伸中集合區移到了整理區，則自由區長度可較小些。后區為簡單羅拉牽伸，故采用重加壓、大隔距的工藝方法；由于有集合器，握持距可大些，一般為L_p+（12~16）mm。當熟條定量較輕或后區牽伸倍數較大時，因牽伸力小，握持距可小些；當纖維整齊度差時，為縮短纖維浮游動程，握持距應小些，反之應大。握持距的大小應根據加壓和牽伸倍數來選擇，使牽伸力與握持力相適應。整理區握持距可略大于或等于纖維的品質長度。
5 ?  K8 e9 v* D! g% m

（三）牽伸
1.總牽伸倍數
粗紗機的總牽伸倍數主要根據細紗線密度、細紗機的牽伸倍數、熟條定量、粗紗機的牽伸效能決定。目前，新型細紗機的牽伸能力普遍提高，采用大牽伸，而粗紗趨于重定量，在細紗牽伸能力較高時，粗紗機可配置較低的牽伸倍數以有利于成紗質量。目前，雙膠圈牽伸裝置粗紗機的牽伸范圍為4~12倍，一般常用5～10倍。粗紗機在采用四羅拉（D型）牽伸形式時，對重定量、大牽伸倍數有較明顯的效果。
3 B, f' t* x3 U9 P% @4 f: ?0 V* r3 o2.牽伸分配
粗紗機的牽伸分配主要根據粗紗機的牽伸形式和總牽伸倍數決定，同時參照熟條定量、粗紗定量和所紡品種等合理配置。粗紗機的前牽伸區采用雙膠圈及彈性鉗口，對纖維的運動控制良好，所以牽伸倍數主要由前牽伸區承擔；后區牽伸是簡單羅拉牽伸，控制纖維能力較差，牽伸倍數不宜過大，采用張力牽伸，牽伸倍數一般為1.12~1.48倍，通常情況下以偏小為宜，使具有結構緊密的紗條喂入主牽伸區，有利于改善條干。一般化纖混紡、純紡包括中長纖維的后區牽伸配置與紡純棉紗相同。當喂入熟條定量過重時，為防止須條在前區產生分層現象，后區可采用較大的牽伸倍數；四羅拉雙膠圈牽伸較三羅拉雙膠圈牽伸的后區牽伸倍數可略大一些。四羅拉雙膠圈牽伸前部為整理區，由于該區不承擔牽伸任務，因此只需1.05倍的張力牽伸，以保證纖維在集束區中的有序排列。

二、工 藝參數設計
, B, b, N* t, u! h3 I（一）粗紗定量
0 o1 F& w) t8 v1 z+ T粗紗定量應根據熟條定量、細紗機牽伸能力、成紗線密度、紡紗品種、產品質量要求以及粗紗設備性能和供應情況等各項因素綜合確定。在雙膠圈牽伸中，粗紗定量過重時，往往因中上羅拉打滑使上下膠圈間速度差異較大而產生膠圈間須條分裂或分層現象。所以，雙膠圈牽伸形式不宜紡定量過重的粗紗。一般粗紗定量在2~6g/10m，紡超細特紗時，粗紗定量以2~2.5g/10m為宜。粗紗定量選用范圍見表。
, j! G$ z+ D6 z; D

粗紗定量選用范圍

紡紗線密度（tex）	32以上	20～30	9.0～19	9.0以下
粗紗干定量（g/10m）	5.5～10.0	4.1～6.5	2.5～5.5	1.6～4.0

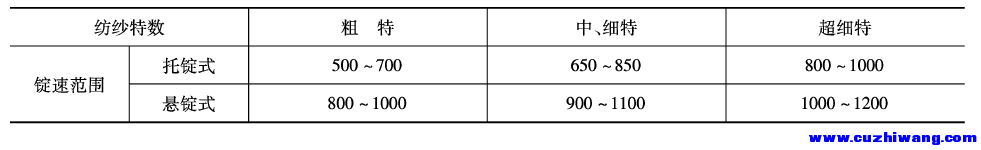

注上表所列范圍包括化纖純紡、混紡和紡中長纖維。
